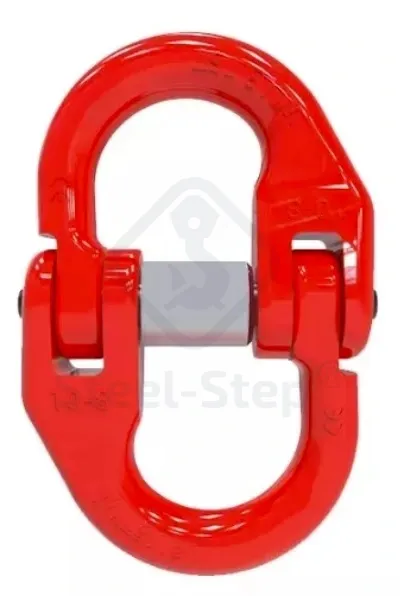

G80 Összekötő lánchoz

G80 Cupla de lant - G80 Connecting link

Típus	Teherbírás WLL/To	A mm	B mm	L mm	K mm	H mm	Önsúly kg
8 - 06	1,12	15	7.5	58	42	7	0,08
8 - 7/8	2,00	18	9.5	79.8	60.8	8,5	0,15
8 - 10	3,15	25	12	90.5	68	11,5	0,30
8 - 13	5,30	29	15	117	87	15	0,65
8 - 16	8,00	34,5	19.5	148	108,4	19,8	1,15
8 - 20	12,50	41	24	169.5	121,5	24	2,10
8 - 22	15,00	48	26	193.5	141,5	26	2,87
8 - 26	21,20	57,5	31	220	158	30	4,50
8 - 32	31,50	67	38	281	205	37	8,21

A gyártási és tesztelési szabvány: EN1677-4. Különleges, nagy intenzitású és nagy szívósságú ötvözött acélból kovácsolják, majd hőkezelik. Minden munkadarabnak át kell mennie a teszten, a terhelési határérték 2,5-szeresével. Szigorú mintavételezést, törésvizsgálatot, valamint 100%-os mágneses repedésvizsgálatot kell végezni minden darabnál. Felületkezelés: műanyag bevonat. Színkód: PIROS RAL 3020. G80 teherlánc függesztékhez használható. Amennyiben a megfelelő termék kiválasztásával, műszaki alkalmasságával kapcsolatban kérdése van, forduljon szakembereinkhez. Telefon: 06 (52) 316-319

Méret mm

8 - 06

8 - 08

8 - 10

8 - 13

8 - 16

8 - 20

8 - 22

8 - 26

8 - 32

Teherbírás WLL/To

1.12

2.00

3.15

5.30

8.00

12.50

15.00

21.20

31.50
